1.Устройства младшего семейства "Контакт"

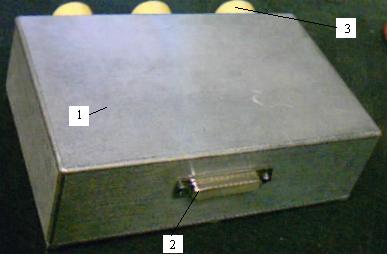

Внешний вид устройств младшего семейства: "Контакт- ПН-1", ПН-10, ПН-30, ПР-1, ПР-10, приведен на рис.1. Устройства выполнены в виде герметичного модуля с воздушным охлаждением, естественным или принудительным.



1- корпус
2-разъем управления
3- силовые вводы

Рис.1.Внешний вид устройств "Контакт- ПН-1", ПН-10, ПН-30, ПР-1, ПР-10.

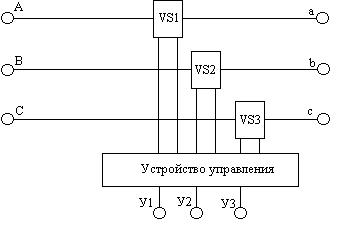

Схема устройства, рис.2.состоит из трех твердотельных реле VS1, VS2, VS3 и устройства управления.


Рис.2.Устройство "Контакт" младшего семейства, схема структурная

Устройства конструктивно выполнены в виде герметичного модуля. Степень герметичности высокая.
Охлаждение силовых элементов воздушное, естественное или принудительное. Охлаждение осуществляется с помощью охладителей, размеры и устройство которого зависят от мощности и модели. Вентиляторы охлаждения съемные. Устанавливаются при необходимости.
Габаритные размеры устройства приведены на рис.3



Рис.3.Габаритные и установочные размеры.

Способ установки фиксированный, для гибкой ошиновки.

2.Устройства старшего семейства "Контакт"

Выполнены на основе мощных симметричных триаков.

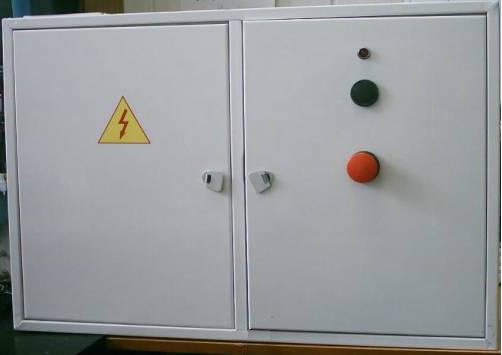

Конструктивно выполнены в виде шкафа навесного (бокса) размером 350*466*270 мм, металлического, рис.4. Масса 15-16 кг. Способ монтажа  "с гибкими шинами".
Панель управления содержит кнопки Пуск (черного цвета ) и Стоп ( красного цвета), а также запорный замок.
Охлаждение силовых элементов, триаков, воздушное, естественное или принудительное.

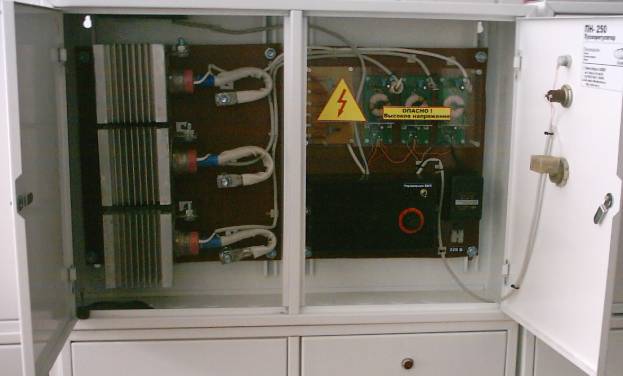

Рис.4.Внешний вид устройств "Контакт- ПН-160, ПН-250, ПР-30, ПР-160, ПР-250.

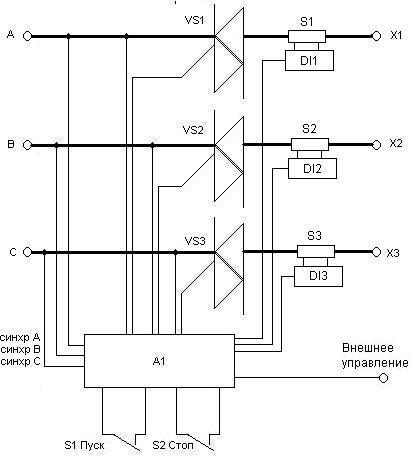

Структурная cхема устройства, рис.5.состоит из трех триаков VS1, VS2, VS3 и устройства управления A1.

Рис.5.Устройство "Контакт" старшего семейства, схема структурная

Управление производится с помощью кнопок S1"Пуск" и S2"Стоп", либо от внешней цепи "Внешнее управление".

Устройство управления

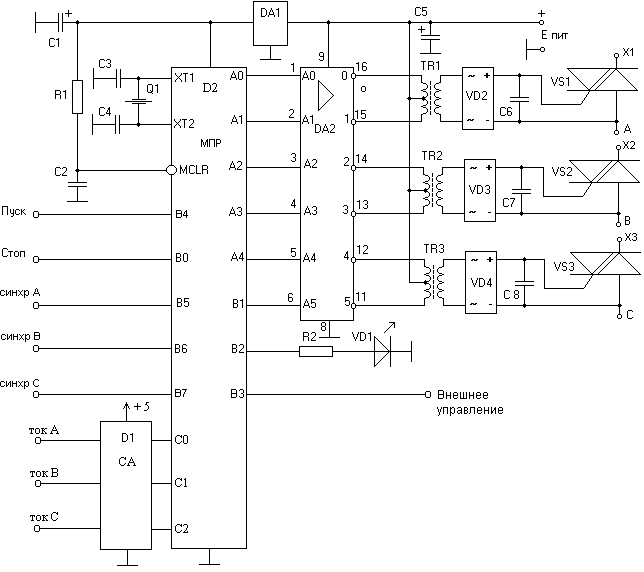

Структурная схема устройства управления приведена на рис.6.


Рис.6. Устройство управления.

Устройство управления состоит из:
- цепей пуска и останова "Пуск" и "Стоп",
- цепи внешнего управления "Внешнее управление"
- цепей синхронизации устройства к фазам A, B, C : "синхр А", "синхр В", "синхр С", соответственно,
- цепей контроля тока: "ток А","ток B", "ток С" и компаратора D1,
- микропроцессора D2,
- буферного усилителя DA2,
- трансформаторов гальванической развязки TR1, TR2, TR3 и относящихся к ним элементов VD2, VD3, VD4, C6, C7, C8 соответственно.
Выходные цепи устройства управления соединены с цепями управления триаков VS1, VS2, VS3.
Управление производится от цепей  "Пуск",  "Стоп" и цепи "Внешнее управление".

Устройство управления выполнено на основе микропроцессора.
Обеспечивается возможность коммутации по всем фазам одновременно или по каждой фазе в отдельности.
В устройствах серии "ПН" коммутация осуществляется при переходе напряжения через фазный нуль, чем исключаются большие ударные токи.
В устройствах серии "ПР" включение триаков производится с задержкой по фазе относительно моментов перехода напряжения фазы через нуль ("фазовое регулирование").
Фаза задержки управляемая и определяется устройством управления. Глубина регулирования зависит от построения силовой схемы. Может достигать 160 градусов. Типовое значение 60 градусов.
Производится контроль текущих значений тока в фазах с целью защиты от перегрузки. Пороговая защита. Значение порога до 10-кратного от номинального значения тока фазы.


Условия эксплуатации
Температура окружающей среды -40...+45С
Влажность окружающей среды % при температуре 20С:
- для устройств младшего семейства до 100%
- для устройств старшего семейства до 80%
